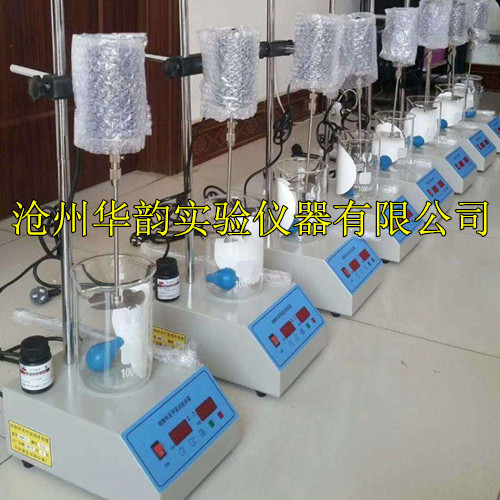

【產品名稱】 NSF-1型石粉含量測定儀、細集料亞甲藍試驗裝置，
一、適用范圍
石粉含量測定儀是按照交通部T0349-2005規范，〈細集料亞甲藍試驗〉而設計的專用儀器。采用了*的調頻、數控、技術,提高了試驗精度與速度。是試驗室必備之專用儀器。 本方法適用于確定細集料中是否存在膨脹性粘土礦物，并測定其含量，以評定集料的潔凈程度，以亞甲藍值MBV表示。
本方法適用于小于2.36mm或小于0.15mm的細集料，也可用于礦粉的質量檢驗。
當細集料中的0.075mm通過率小于3%時，可不進行此項試驗即作為合格看待。
二、技術參數
電源電壓：220V 大轉速：600轉/min±60轉
小轉速：400轉/min±40轉 葉輪直徑：75mm±10mm
葉輪個數：4 個 燒杯容積：1000mL
三、操作方法
時間設定：接通電源，先按“時間設置”撥碼器，時間顯示為3位。大時間為999秒。例如：設定攪拌時間為8分鐘，撥碼器設為480。攪拌8分鐘后，攪拌自動停止。如需繼續攪拌4分鐘，可將撥碼器設為240，按一下清零開關儀器從新工作，即攪拌4分鐘后停止。每次攪拌停止后，儀器能自動蜂鳴報警。
轉速設定：當儀器接通電源后，撥動“速度選擇”開關，速度600轉/min，可轉換為400轉/min。
啟動儀器：當時間與速率設定完成后，按下啟動開關，即進入攪拌狀態。如中途停止攪拌，再次按下啟動開關又進入工作狀態。
四、試驗步驟
1、標準亞甲藍溶液910.0g/L±0.1g/L標準濃度）配制；
（1）測定亞甲藍中的水分含量w。稱取5g左右的亞甲藍粉末，記錄質量mh，精確到0.01g。在100℃±5℃的溫度下烘干至恒重（若干溫度超過105℃，亞甲藍粉末會變質），在干燥器中冷卻，然后稱重，記錄質量mg，精確到0.01g。按式（T0349-1）計算亞甲藍的含水率w
w = （mh-Mg）/mg×100
式中：mh—亞甲藍粉末的質量；
mg—干燥后亞甲藍的質量。
（2）取亞甲藍粉末（100＋w）（10g±0.01g）/100（即亞甲藍干粉末質量10g），精確至0.01g。
（3）加熱盛有約600mL潔凈水的燒杯，水溫不超過40℃。
（4）邊攪動邊加入亞甲藍粉末，持續攪動45min，直至亞甲藍粉末全部溶解為止，然后冷卻至20℃。
（5）將溶液倒入1L容量瓶中，用潔凈水淋洗燒杯等，使所有亞甲藍溶液全部移入容量瓶，容量瓶和溶液的溫度應保持在20℃±1℃，加潔凈水至容量瓶1L刻度。
（6）搖晃容量瓶以保證亞甲藍粉末完全溶解。將標準液移入深色儲藏瓶中，亞甲藍標準溶液保質期應不超過28d。配制好的溶液應標明制備日期、失效日期，并避光保存。
2、制備細集料懸濁液
（1）取代表性試樣，縮分至約400g，置烘箱中在105℃±5℃條件下烘干至恒重，待冷卻至室溫后，篩除大于2.36mm顆粒，分兩部分備用 。
（2）稱取試樣200g，精確至0.1g。將試樣倒入盛有500mL±5mL潔凈水的燒杯中，將攪拌器速度調到600min，攪拌器葉輪離燒杯底部約10mm。攪拌5min，形成懸濁液，用移液管準確加入5mL亞甲藍溶液，然后保持400r/min±40r/min轉速不斷攪拌，直到試驗結束。
3、亞甲藍吸附量的測定
（1）將濾紙架空放置在敞口燒杯的頂部，使其不與任何其它物品接觸。
（2）細集料懸濁液在加入亞甲藍溶液并經400r/min±40r/min轉速攪拌1min起，在濾紙上進行*次色暈檢驗。即用玻璃棒沾取一滴懸濁液滴于濾紙上，液滴在濾紙上形成環狀，中間是集料沉淀物，溶液的數量應使沉淀物直徑在8mm~12mm之間。外圍環繞一圈無色的水環。當在沉淀物周圍邊緣放射出一個寬度約1mm左右的淺藍色色暈時，試驗成為陽性。
（3）如果*次的5mL亞甲藍沒有使沉淀物周圍出現色暈，再向懸濁液中加入5mL亞甲藍溶液，繼續攪拌1min，再用玻璃棒沾取一滴懸濁液，滴于濾紙上，進行*次色暈試驗，若沉淀物周圍仍未出現色暈，重復上述步驟，直到沉淀物周圍放射出約1mm的穩定淺藍色色暈。
（4）停止滴加亞甲藍溶液，但繼續攪拌懸濁液，每1min進行一次色暈試驗。若色暈在初的4min內消失，再加入5mL亞甲藍溶液；若色暈在第5min消失，再加入2mL亞甲藍溶液。兩種情況下，均應繼續攪拌并進行色暈試驗，直至色暈可持續5min為止。
（5）記錄色暈持續5min時所加入的亞甲藍溶液總體積，精確至1mL。
4、亞甲藍的快速評價試驗
（1）按三.2.（1）及三.2.（2）要求制樣及攪拌。
（2）一次性向燒杯中加入30mL亞甲藍溶液，以400r/min±40r/min轉速持續攪拌8min然后用玻璃棒粘取一滴懸濁液，滴于濾紙上，觀察沉淀物周圍是否出現明顯色暈。
5、小于0.15mm粒徑部分的亞甲藍值MBVF 的測定
按三.1~三.3的規定準確試樣，進行亞甲藍試驗測試，但試樣為0~0.15mm部分，取30g±0.1g。
6、按T0333的篩洗法測定細集料中含泥量或石粉含量。
五、計算
1、細集料亞甲藍值MBV按式（T0349-2）計算，精確至0.1。
V
MBV= — ×10
m
式中：MBV—亞甲藍值（g/kg），表示每千克0~2.36mm粒級試樣所消耗的亞甲藍克數； m—試樣質量；V—所加入的亞甲藍溶液的總量（mL）；
2、亞甲藍快速試驗結果評定
若沉淀物周圍出現明顯色暈，則判定亞甲藍快速試驗為合格，若沉淀物周圍未出現明顯色暈，則判定亞甲藍快速試驗不為合格。
3、小于0.15mm部分或礦粉的亞甲藍值MBVF按式（0349-3）計算，精確至0.1。
V1
MBVF= — ×10
m1
式中：MBVF——亞甲藍值（g/kg），表示每千克0~0.15mm粒級或礦粉試樣所消耗的亞甲藍克數；m1—試樣質量；V1—加入的亞甲藍溶液的總量（mL）
4、細集料中含泥量或礦粉含量計算和評定按T0333的方法進行。
六、 注意事項
本儀器供電為220V 50Hz，用戶電源電壓超過240V或低于180V時須考慮配穩壓電源，否則會對轉速產生影響。
七、 隨機附件
調速攪拌器1臺 1000mL燒杯1個
電源線1根 亞甲藍試劑1 瓶
4片葉輪1只 溫度計1只
說明書1份 2ml、5ml移液管各1只
合格證1份 保險管3枚
NSF-1石粉含量測定儀試驗步驟：
■標準亞甲藍溶液910.0g/L±0.1g/L標準濃度)配制；
(1)測定亞甲藍中的水分含量w。稱取5g左右的亞甲藍粉末，記錄質量mh，精確到0.01g。在100℃±5℃的溫度下烘干至恒重(若干溫度超過105℃，亞甲藍粉末會變質)，在干燥器中冷卻，然后稱重，記錄質量mg，精確到0.01g。按式(T0349-1)計算亞甲藍的含水率w
w = (mh-Mg)/mg×100
式中：mh—亞甲藍粉末的質量；
mg—干燥后亞甲藍的質量。
(2)取亞甲藍粉末(100＋w)(10g±0.01g)/100(即亞甲藍干粉末質量10g)，精確至0.01g。
(3)加熱盛有約600mL潔凈水的燒杯，水溫不超過40℃。
(4)邊攪動邊加入亞甲藍粉末，持續攪動45min，直至亞甲藍粉末全部溶解為止，然后冷卻至20℃。
(5)將溶液倒入1L容量瓶中，用潔凈水淋洗燒杯等，使所有亞甲藍溶液全部移入容量瓶，容量瓶和溶液的溫度應保持在20℃±1℃，加潔凈水至容量瓶1L刻度。
(6)搖晃容量瓶以保證亞甲藍粉末完全溶解。將標準液移入深色儲藏瓶中，亞甲藍標準溶液保質期應不超過28d。配制好的溶液應標明制備日期、失效日期，并避光保存。
■制備細集料懸濁液
(1)取代表性試樣，縮分至約400g，置烘箱中在105℃±5℃條件下烘干至恒重，待冷卻至室溫后，篩除大于2.36mm顆粒，分兩部分備用 。
(2)稱取試樣200g，精確至0.1g。將試樣倒入盛有500mL±5mL潔凈水的燒杯中，將攪拌器速度調到600min，攪拌器葉輪離燒杯底部約10mm。攪拌5min，形成懸濁液，用移液管準確加入5mL亞甲藍溶液，然后保持400r/min±40r/min轉速不斷攪拌，直到試驗結束。
■亞甲藍吸附量的測定
(1)將濾紙架空放置在敞口燒杯的頂部，使其不與任何其它物品接觸。
(2)細集料懸濁液在加入亞甲藍溶液并經400r/min±40r/min轉速攪拌1min起，在濾紙上進行首次色暈檢驗。即用玻璃棒沾取一滴懸濁液滴于濾紙上，液滴在濾紙上形成環狀，中間是集料沉淀物，溶液的數量應使沉淀物直徑在8mm~12mm之間。外圍環繞一圈無色的水環。當在沉淀物周圍邊緣放射出一個寬度約1mm左右的淺藍色色暈時，試驗成為陽性。
(3)如果首次的5mL亞甲藍沒有使沉淀物周圍出現色暈，再向懸濁液中加入5mL亞甲藍溶液，繼續攪拌1min，再用玻璃棒沾取一滴懸濁液，滴于濾紙上，進行*次色暈試驗，若沉淀物周圍仍未出現色暈，重復上述步驟，直到沉淀物周圍放射出約1mm的穩定淺藍色色暈。
(4)停止滴加亞甲藍溶液，但繼續攪拌懸濁液，每1min進行一次色暈試驗。若色暈在*初的4min內消失，再加入5mL亞甲藍溶液；若色暈在第5min消失，再加入2mL亞甲藍溶液。兩種情況下，均應繼續攪拌并進行色暈試驗，直至色暈可持續5min為止。
(5)記錄色暈持續5min時所加入的亞甲藍溶液總體積，精確至1mL。
■亞甲藍的快速評價試驗
(1)按三.2.(1)及三.2.(2)要求制樣及攪拌。
(2)一次性向燒杯中加入30mL亞甲藍溶液，以400r/min±40r/min轉速持續攪拌8min然后用玻璃棒粘取一滴懸濁液，滴于濾紙上，觀察沉淀物周圍是否出現明顯色暈。
■小于0.15mm粒徑部分的亞甲藍值MBVF 的測定
按三.1~三.3的規定準確試樣，進行亞甲藍試驗測試，但試樣為0~0.15mm部分，取30g±0.1g。
■按T0333的篩洗法測定細集料中含泥量或石粉含量。
使用說明：
本儀器主機使用恒速強力電動攪拌機，采用*的高速微電腦芯片對電機的轉速進行采樣控制，速度穩定，顯示直觀清晰，并可通過按鈕隨時進行速度設定，同時還具有定時功能和數據保存功能。并采用雙數碼顯示，非常直觀明了。*長定時24小時59分。一旦參數設定可長期保存。
例：設置電動攪拌器以每分鐘2500次工作5小時30分鐘后停止工作。
■閉合電源開關，這時左顯示為原始轉速值。（上次運行速度）右顯示為原始定時值；
■按快慢鍵設定轉速到2500；
■按小時鍵設定定時小時為5；
■按分鐘鍵設定定時分鐘為30（設定0時0分表示不定時常開狀態）；
■按啟動鍵啟動，機器即可緩緩啟動直到2500轉/分鐘，同時定時開始，然后穩定運行5小時30分后停止并報警10秒提示，表示定時運行完畢；
■按停止可以隨時停止運行；
技術參數：
■計時裝置：大90分鐘 分辨率1秒
■攪拌轉速自控：600±60r/min 400±40r/min
■攪拌葉輪：Φ70±10mm
■轉速測量誤差：±2r/min
■自控功能：可選擇亞甲藍MB測定法或亞甲藍快速試驗法
■玻璃瓶容量：1L
概述：
NSF-1型石粉含量測定儀（亞甲藍快速試驗儀）根據國標GB/T14684-2001《建筑用砂》中石粉含量測定條件制造?？晒┙?筑、交通部門建筑材料檢定實驗室測定石粉含量。
組成：
由電動攪拌裝置、 轉速和時間自動控制器、量杯支架組成。根據GB/14684-2001的規定，儀器采用微電腦技術自動按照所選定的方法實現規定的操作步驟，并數字顯示時間和轉速。
執行標準：
根據國標GB/T14684-2001《建筑用砂》中石粉含量測定條件制造。
可供建 筑、交通部門建筑材料檢定實驗室測定石粉含量。
本儀器由電動攪拌裝置、 轉速和時間自動控制器、量杯支架組成。
根據GB/14684-2001的規定，儀器采用微電腦技術自動按照所選定的方法實現規定的操作步驟，并數字顯示時間和轉速。
石粉含量計算：
1、細集料亞甲藍值MBV按式(T0349-2)計算，精確至0.1。
V
MBV= — ×10
m
式中：MBV—亞甲藍值(g/kg)，表示每千克0~2.36mm粒級試樣所消耗的亞甲藍克數； m—試樣質量；V—所加入的亞甲藍溶液的總量(mL)；
2、亞甲藍快速試驗結果評定
若沉淀物周圍出現明顯色暈，則判定亞甲藍快速試驗為合格，若沉淀物周圍未出現明顯色暈，則判定亞甲藍快速試驗不為合格。
3、小于0.15mm部分或礦粉的亞甲藍值MBVF按式(0349-3)計算，精確至0.1。
V1
MBVF= — ×10
m1
式中：MBVF——亞甲藍值(g/kg)，表示每千克0~0.15mm粒級或礦粉試樣所消耗的亞甲藍克數；m1—試樣質量；V1—加入的亞甲藍溶液的總量(mL)
4、細集料中含泥量或礦粉含量計算和評定按T0333的方法進行。
