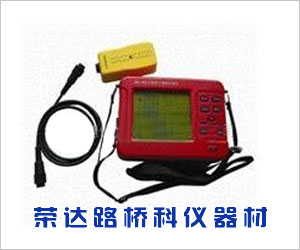

1.混凝土鋼筋檢測儀應用領域橋梁、隧道、墻體等混凝土結構工程中鋼筋位置、鋼筋分布及走向、保護層厚度、鋼筋直徑的探測；也可對非鐵磁性介質中鐵磁體（如電線、管線）走向及分布進行探測。
混凝土結構施工質量驗收檢測；
對在建結構的*性和耐久性進行評估；
對舊有結構進行評估、改造時對配筋量的檢測；
對樓板或墻體內的電纜、水暖管道等分布及走向進行探測。
2.依據標準
中華人民共和**家標準《混凝土結構工程施工質量驗收規范》---------- GB 50204—2002
3.性能特點
*單探頭直接檢測鋼筋直徑及保護層厚度的*測試技術，檢測數據更準確、快捷；
檢測數據自動存儲，現場即時提供統計分析結果，便于及時指導施工作業；
強大的*分析軟件，提供完整的后期數據處理及報告生成服務，真正免除了您的后顧之憂。
4.技術參數
|
規格型號 |
ZBL-R610 |
ZBL-R620 |
ZBL-R630 |
ZBL-R650 |
|
|
保護層厚度適用范圍 |
φ6～φ50 |
φ6～φ50 |
φ6～φ50 |
φ6～φ50 |
|
|
大量程 |
*量程 |
10～130 |
6～90 |
6～90 |
1～100 |
|
*量程 |
—— |
10～180 |
10～180 |
2～180 |
|
|
保護層厚度 大允許誤差 |
±1（mm） |
10～69 |
6～79 |
7～79 |
1～70 |
|
±2（mm） |
70～99 |
80～119 |
80～119 |
71～110 |
|
|
±4（mm） |
100～130 |
120～180 |
120～180 |
111～180 |
|
|
直徑測量適用范圍 |
φ6～φ32 |
φ6～φ32 |
φ6～φ32 |
φ6～φ32 |
|
|
直徑測量大誤差（規格） |
±1 |
±1 |
±1 |
±1 |
|
|
普通模式 |
ü |
ü |
ü |
ü |
|
|
密集鋼筋模式 |
—— |
ü |
ü |
ü |
|
|
剖面模式 |
—— |
—— |
ü |
ü |
|
|
網格模式 |
—— |
—— |
ü |
ü |
|
|
信號波形顯示 |
—— |
—— |
—— |
實時顯示 |
|
|
掃面范圍 |
無邊界 |
無邊界 |
無邊界 |
無邊界<, o, :p> <, /SPAN> |
|
|
數據修正功能（間距/厚度） |
—— |
—— |
手動 |
自動 |
|
|
數據傳輸接口 |
USB |
USB |
USB |
USB |
|
|
LCD顯示屏 |
160×128 |
160×128 |
160×128 |
320×240 |
|
|
供電方式 |
DC:9V 5號電池 |
DC:9V 5號電池 |
內置可充電電池 |
內置可充電電池 |
|
|
主機尺寸 （mm） |
190×135×52 |
190×135×52 |
190×135×52 |
190×135×52 |
|
|
傳感器尺寸 （mm） |
73×93×35 |
73×93×35 |
73×93×35 |
—— |
|
|
路徑裝置尺寸 （mm） |
—— |
—— |
160×102×79 |
—— |
|
|
多參數傳感器 （mm） |
—— |
—— |
—— |
160×108×75 |
|
|
儀器重量 （g） |
560＋135 |
560＋135 |
560＋135＋186 |
780+340 |
|
